顯而易見，物聯網(IoT)將仍然是所有網絡布線的主要驅動力——包括從LAN到數據中心的各個環節。對于LAN，我們將會看到比以往任何時候都多的設備仍然使用雙絞線銅纜網絡布線；而數據中心要求高速光纖鏈路，并且隨著企業需要訪問、發送和儲存的數據越來越多，對高速光纖鏈路的需求也將隨之?dāng)U展。

但是從網絡布線和測試的角度，這些變化意味著什么呢？我們接下來深入了解一下。

LAN中功率更高、新應用層出不窮

越來越多的設備連接到LAN的一個關鍵因素是能夠采用不斷改進的PoE（Power over Ethernet）技術為這些設備供電。預計IEEE 802.3bt PoE 標準將于2017獲批，我們很快就會看到通過全部四個線對提供60W功率的 3 型PoE 和90W功率的 4型PoE 。

雖然 思科公司 的 UPOE 已經能夠提供 60W 功率，但2017年獲批的 PoE 標準將為更多支持 PoE 的設備打開大門。再加上可通過 HDBASE-T提供最高 100W 直流功率以及視頻信號，為 PoE LED 照明、LED 電視、數字標牌等鋪平了道路。

同時，許多企業會盡量充分利用已安裝的設施來支持較新的技術。2016年9月批準的新2.5/5GBASE-T IEEE 802.3bz標準以5e類和6類線纜為目標，這些線仍然占據全部設施的80%以上。這些新標準主要為了支持最新的 802.11ac Wi-Fi 應用，將為2017年的更多 2.5g/5GBASE-T 產品和部署奠定基礎。

從測試的角度來講，這些趨勢推動了直流環路電阻和直流電阻不平衡方面的測試需求，以保證能夠通過四對Type 3和Type 4 PoE 線纜進行正確的以太網傳輸——特別是千兆及以上以太網。而對于那些希望在現有5類和6類設施上部署最新 802.11ac Wi-Fi 的人來說，因?yàn)椴⒎撬?e和6類線纜都支持此類速度，所以需要根據新2.5/5GBASE-T 標準對現有設施進行測試。

幸運的是，DSX-5000 CableAnalyzer (使用最新固件)可以輕松完成所有這些測試。

數據中心中涌現的一些新名詞

為了訪問、傳輸和儲存比以往更多的信息，許多企業的數據中心通過云和托管設施幫助其實現容量和服務的低成本擴展，也有一些企業會升級自己的光纖鏈路。無論是何種數據中心類型，銅纜和光纖技術都在向滿足這一需求方向發展。

隨著TIA批準8類布線系統的ANSI/TIA-568-C.2-1標準，可以保證2017年將有8類布線解決方案可用于數據中心中交換機與服務器距離為30米或以下的較短連接。這些產品上市后，請關注我們對這些新標準的支持通告——以及升級現有DSX-5000的途徑，以支持此類鏈路。

光纖也會有一些變化。寬帶多模光纖(WBMMF)，現在稱為OM5，將具備953 nm波長的帶寬特性以支持波分復用，這為在雙工光纖連接上運行100 Gig以及未來在當前8芯MPO接口上運行400 Gig 應用打開了大門。

好消息是新OM5光纖的測試不會很復雜。除針對953 nm波長規定的的衰減參數外，其所有指標均與之前的多模光纖相同。如果您現在正在按照首選方法測試850 nm和1300 nm波長，對OM5同樣適用。

測試儀持續發展

在我們堅信已經為2017年的測試做好準備的同時，測試儀本身的快速發展也使全球開始體驗到IoT和云計算帶來的諸多利益。

隨著越來越多福祿克網絡的測試儀用戶逐漸熟悉、適應LinkWare Live (目前已上傳近三百萬組結果)，2017年將有大量測試結果從任意位置上傳而不是將結果帶回辦公室。因?yàn)榭梢噪S時隨地在任何設備上與相關人員——工程師、安裝人員、項目經理和顧問——共享結果，這意味著團隊的整體生產力和故障排除速度都會提高。

而且，由最熟悉項目的人員進行遠程設置，以及通過資產跟蹤查看測試儀的地理位置，不但提高了準確度，還節省了時間——無論過去還是未來，這都是大勢所趨。

賽博開啟主題為“面對未來的高速數據布線系統測試”的技術交流會

當今大型企業中的網絡環境越來越復雜，有線與無線網絡并存，各種標準的線纜被混合部署。一項對全球布線專業人員的調查顯示，在包含1000個線夾的典型布線安裝中，因錯誤安裝、復雜度高和返工所導致的額外工作超過了一周工作量，因此所造成的平均損失超過2500美元。為了應對這些日益突顯的布線挑戰，賽博推出了系列高端線纜測試儀表，不僅解決了測試和故障排除相關問題，還縮短了認證周期。

在綜合布線的測量認證領域，賽博可以展開結構化綜合布線系統的現場測量和認證、光纖通信的測量、OSI模型第2－3層協議測量等等。從1994年起，賽博就已研發出廣獲業內好評的Cable?Tool、LanMaster、Pinger和LanExpert系列高端測試儀表。2011年初，賽博更推出新一代線纜認證測試儀WireXpert，成為全球首臺可以測試1－2500MHz頻率，并支持Class?Fa、Cat?8類線標準的測試儀。目前WireXpert已經應用在歐美等多個高等級線纜的安裝測試項目中，并對40G雙絞線標準的制定以及40G/100G光纜安裝起到了重大的推進作用。

賽博數碼中國區營銷總監莊焰進行講演

那么體積小巧的賽博手持式線纜測試儀器能夠達到大型專業測試儀器的精準度嗎？賽博數碼中國區營銷總監莊焰向與會者展示了在新加坡國家計量中心做的溯源報告，經驗證賽博線纜測試儀堪比專業的四通道網絡分析儀。在測試中，根據JJF1494-2014網絡線纜分析儀校準規范，使用直接比對法——針對同一參考線纜，分別給出關鍵頻率點處的待測線纜分析儀實測值和矢量網絡分析儀的參考值。測試結果如下圖所示：

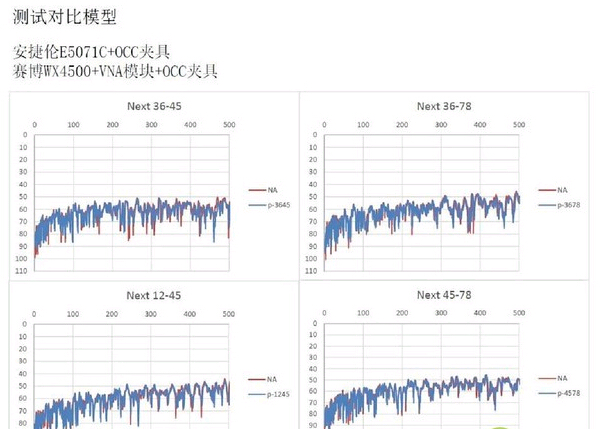

賽博手持式線纜測試儀的精密性對比測試

其中紅色為安捷倫E5071C的測量值，藍色為賽博線纜測試儀的實測值，甚至雜波顯示也幾乎一樣，賽博手持式線纜測試儀的精密性可見一斑。不僅如此，賽博線纜測試儀還配有簡單易用的太極顧問操作界面，雙控制系統，元器件單體測試，光纖端面檢查等一系列特色附屬功能。同時，莊焰介紹說，下個月賽博線纜測試儀將支持云端備份功能，檢測得到的數據結果將無需進行U盤保存，只需一個賬號，就可以將數據存至云端，而且不論用戶身在何處，都能夠隨時進行上傳或下載的操作，大幅提升測試的便捷性。

在談及賽博創新的應用了測量補償技術和提高耐用性設計時，莊焰稱賽博的測試模塊可以滿足至少5000次插拔應用，并在會上分享了有用戶已進行了12000次模塊插拔后，仍可進行精確測試的屏幕截圖。隨后莊焰表示，一款測量儀器也需要強大的技術研發團隊作為支撐，賽博技術團隊成員則正來自業內各大知名測試認證機構，從而為打造出具有工業級別耐用性和可靠性的賽博設備，提供了過硬的技術基礎。

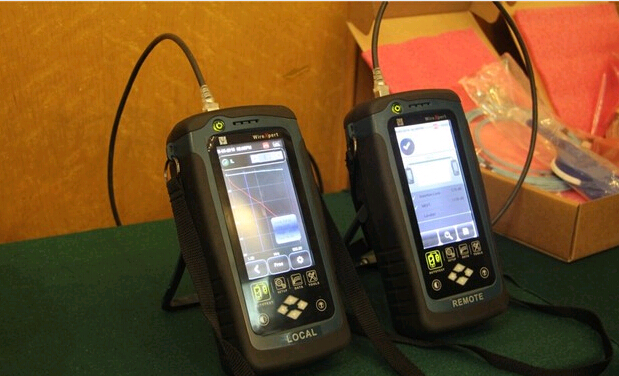

賽博新一代線纜認證測試儀WireXpert

而針對當下數據中心高密度、高精度、光銅一體和全網全測等需求，泰科TE電子技術經理許楠則預測，在未來的幾年內，MPO等光纜需求量將呈幾何倍數增長，因此賽博線纜分析儀與線纜龍頭企業不謀而合站到一起。對于MPO檢測，賽博非常重視，也是其長項，賽博線纜分析儀的MPO檢測部分是采用12光源同時發射，而不是單一的發射，這樣就可以避免在耗損而產生的誤差，成為線纜企業展開測試的首選設備。

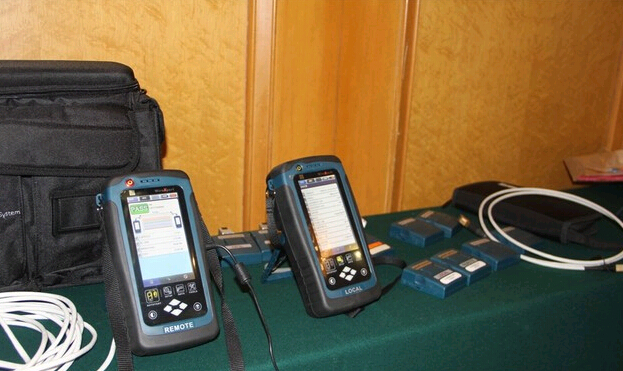

賽博新一代線纜認證測試儀WireXpert及多種測試套件

隨后，來自中國泰爾實驗室的陳龍泉博士向與會者闡述了計量校準與線纜測試儀的關系。中國泰爾實驗室（CTTL）始建于1981年，行政隸屬于中國信息通信研究院（原工業和信息化部電信研究院），下設國家通信計量站（工業和信息化部通信計量中心）是國家質量監督檢驗檢疫總局設立的法定計量機構。并針對線纜分析儀的校準測量，修訂編制了JJF1494-2014網絡線纜分析儀校準規范。

陳博士說道：“線纜分析儀校準分為電參數校準與光參數校準，線纜分析儀是對布線系統進行檢測，確定其各項聯通，及傳輸性能達到標準的必備儀器，為保證線纜檢測的準確可靠，線纜分析儀必須經過計量校準。而經驗證，賽博線纜分析儀的精度完全匹配安捷倫4接口的網絡分析儀。”

據了解，賽博線纜測試、分析設備所提供的各項功能，能夠幫助國內小中線纜生產企業及布線集成商成功解決當今認證領域的復雜性，提升測試檢驗的精確性，無疑將成為云計算數據中心時代網絡測試的新利器，為中國數據中心綜合布線的建設貢獻更大的能量。

關于賽博數碼：

賽博數碼有限公司?(Psiber Data Pte Ltd) 是一家快速成長的高技術企業，專注于為通信基礎設施的測試和測量提供解決方案，例如結構化綜合布線系統的現場測量和認證、光纖通信的測量、OSI模型第2－3層協議測量等等。賽博從1994年開始即致力于這個領域，研發了很多具創新性的高端測試儀表。其中有一些儀表非常受歡迎，如Cable Tool，LanMaster，Pinger和LanExpert系列產品。

2011年初，賽博推出新一代的線纜認證測試儀WireXpert。這是全球首臺可以測試1－2500MHz頻率并支持Class Fa、Cat 8類線標準的測試儀。WireXpert已經應用在歐美等多個高等級線纜的安裝測試項目中。業界專家高度評價WireXpert對于40G雙絞線標準的制定以及40G/100G光纜安裝起到了重大推進作用。賽博全球分公司分布于美國（圣地亞哥）、德國（慕尼黑）、英國、法國、意大利和新加坡
