(一)電纜測試部分

1.?電纜鏈路測試(永久鏈路/通道，Cat3/5/5e/6/6A，UTP/FTP/ScTP/STP/F/同軸)

2.?電纜元件級測試(CAT5e/6/6A/7，整箱線測試。LABA/MN電纜測試適配器)?（需選件）

3.?跳線元件級測試(CAT6A，0.5-20米。使用PC6AS跳線測試適配器)（需選件）

4.?高可重復性永久鏈路測試(不同時間/儀器之間的一致性。使用特制永久鏈路適配器)

5.?快速自動測試(完整的雙向6類雙絞線鏈路自動測試時間9秒或更少，F類22秒)

6.?提供測試數據的管理分析、數據下載和報告生成軟件

7.?提供報告統計分析軟件(LinkWare-STATS)

8.?手持式儀表，便于攜帶和現場使用(注：投標方應詳細列出儀表的外形尺寸及重量)

9.?全中文用戶操作界面，具有在線操作提示功能，方便新手使用

10.?支持USB接口，方便取出數據、配置儀器、編制符合TIA606標準的電纜標識

11.?一鍵實現電纜光纜測試功能切換，快速適應不同的物理介質測試(電纜/光纜)

12.?可帶電插拔、更換線纜/光纖測試適配器，方便更換不同適配器

13.?支持在線(有線)對講功能，便于合理安排測試進程和工序

(二)光纖測試部分

1.?實現光纖雙波長、雙光纖、雙向測試，支持A、B、C測試模式

2.?實現光纖一級測試(衰減/長度測試，Tier?1，測試模塊為光源/光功率計一體化設計)

14.?實現光纖二級測試(Tier?2,TSB140，OTDR曲線)。使用OTDR模塊(單/多模一體化)（需選件）

(三)故障定位

1.??高精度的電纜物理故障定位功能(HDTDX和HDTDR技術)，精確查找串擾和阻抗異常故障

技術指標：

1.?支持的測試線纜類型

a)?數據電纜：綜合布線用屏蔽和非屏蔽雙絞線(STP，FTP，SSTP和UTP)

2.?支持的測試接口適配器

a)?TIA?3類、4類、5類、超5類和6類：電纜100Ω，RJ-45插頭/插座

b)?ISO/IEC?C?級和?D?級：電纜100Ω和120Ω，RJ-45插頭/插座

c)?ISO/?IEC?E?級，100W?ISO/?IEC?F?級：電纜100Ω，RJ-45插頭/插座

d)?6類/E級?永久鏈路適配器插頭類型：屏蔽/非屏蔽雙絞線，TIA?3類、4類、5類、超5類和6類，以及ISO/IEC?C級、D級和E級永久鏈路，高精度、高可重復性，可認證兼容互換型RJ-45插頭，符合標準要求，

e)?6類/E級?通道適配器插頭類型：屏蔽和非屏蔽雙絞線，TIA?3類、4類、5類、超5類和6類，以及ISO/IEC?C級、D級和E級通道，RJ-45插座，

f)?Cat6A跳線測試適配器：RJ-45?SMP可互換性插座（需選件）

g)?Cat6A/Ea/F整箱線：LABA通用型8針適配器（需選件）

h)?光源輸出接口：SC，位于單模和多模模塊上

i)?光功率計接口：SC，LC/FT可換，可拆卸清洗，位于單模和多模模塊上

j)?OTDR模塊接口：SC，UPC打磨，可拆卸，可清洗金屬環，單、多模各一（需選件）

k)?可視故障定位(VFL)接口：SC，位于單模和多模模塊。

3.?支持的測試標準

a)?TIA/EIA-568B標準：3類和超5類

b)?TIA/EIA-568A?TSB67?5類(CH/BL)

c)?TIA?TSB-95標準：5類(1000BASE-T?和BL)

d)?TIA/EIA-568B.2-1標準：6類(TIA/EIA-568B.2附錄1)

e)?TIA/EIA-568B.2標準：超5類、6類跳線(0.5-20米)。使用PCU6S適配器

f)?TIA/EIA-568B.2標準：超5類、6類電纜和跳線(0.5-20米)、插座

g)?TIA/EIA-568C.2標準：6A類電纜和跳線(0.5-20米)、插座

h)?TIA?TSB155?CH/PL標準?萬兆外部串擾

i)?TIA/EIA-568B?水平光纖(多模、單模)

j)?TIA/EIA-568B?骨干光纖(多模、單模、單模ISP、單模OSP)

k)?TSB140?二級測試標準(OTDR及事件評估)

l)?ISO/IEC?11801標準：C級、D級/超五類和E級和PL?max(C級、D級和E級)

m)?ISO/IEC?11801標準：D級(1995),五類

n)?ISO/IEC?11801標準：Ea、F級(僅DTX-1800)

• o)?ISO/IEC?11801標準：Ea?CH?AMD1和AMD1?low?IL

p)?ISO/IEC?11801標準：Fa?CH?AMD1，僅DTX-1800

q)?ISO/IEC?11801標準：0.5-20米D/E跳線

r)?ISO/IEC?11801標準：0.5-20米Ea/F跳線

s)?ISO?TR24750?CH/PL標準：萬兆外部串擾

t)?ISO/IEC?11801標準：通用光纖鏈路

u)?ISO/IEC?11801標準：OF-300/500/2000?CH光纖

v)?EN?50173標準：C級、D級和E級

w)?EN?50173標準：F級

x)?ANSI?TP-PMD

y)?QMB3TU、10BASE-T、100BASE-TX、1000BASE-T

z)?10/100BASE-SX、1000BASE-LX、1000BASE-SX、100BASE-FX、10BASE-FL、10GBASE-E、10GBASE-L、10GBASE-LX4、10GBASE-S、ATM155、ATM155SWL、ATM52、ATM622光纖、ATM622SWL光纖、FDDI光纖、Fiber?CHANNEL?133/266/400/1200、

aa)?General?Fiber?Optical

ab)?ZugBus-Zug、ZugBus-Wagen、Profine

ac)?PoE?2-Pair?Cat5e/Cat6

ad)?IEEE?802.5?(屏蔽線，IBM?1型，150W)令牌環，4Mbps和16Mbps

ae)?GB50312-2007標準：3類、5類、超5類、6類?CH/PL

af)?GB50312-2007標準：F類(7類)CH/PL

4.?支持的電纜鏈路測試指標(通道/永久鏈路)：

接線圖(線序圖)Wire?Map

(環路)電阻Resistance

阻抗Impedance

長度Length

傳輸時延Propagation?Delay

時延偏離Delay?Skew

插入損耗Insertion?Lose/衰減Attenuation

回波損耗RL(@主機、@遠端)

近端串擾NEXT?(@主機、@遠端)

綜合近端串擾PS?NEXT?(@主機、@遠端)

衰減近端串擾比ACR-N?(@主機、@遠端)

綜合衰減近端串擾比PS?ACR-N?(@主機、@遠端)

衰減遠端串擾比ACR-F?(@主機、@遠端)

綜合衰減遠端串擾比PS?ACR-F?(@主機、@遠端)

注：標準不同測試的參數種類也不同。使用永久鏈路或通道適配器(默配，Cat6及以下)

支持的電纜測試指標：

接線圖(線序圖)Wire?Map

(環路)電阻Resistance

5.?支持的跳線測試指標：（需選件）

Wire?Map接線圖(線序圖)

Resistance(環路)電阻

Length長度

Propagation?Delay傳輸時延

Delay?Skew?時延偏離

RL?回波損耗

NEXT?近端串擾

注：需使用跳線測試適配器

6.?儀器頻率范圍：1-900?MHz

7.?完整的雙向6類雙絞線鏈路自動測試時間：9秒或更少；完整的雙向?ISO/IEC?F?級鏈路自動測試時間：22秒

8.?數據存儲：最大4G存儲卡，30,000個測試結果

9.?儀器基線精度：四級以上精度(IV)，IEC61935-1第2版

10.?六類鏈路精度：DTX系列測試儀遠遠超過TIA/EIA-568-B.2-2標準和IEC61935-1標準要求的III級精度

11.?F類鏈路精度：DTX-1800滿足IEC61935-1第2版的IV級精度要求

12.?精度認證：UL

13.?支持測試長度范圍：800m—單端測試；150m—雙端測試(主機與遠端)

14.?分辨率：0.1?m—單端測試；0.1?m—雙端測試(主機與遠端)

15.?時延偏離Delay?Skew精度：±10ns

16.?時延偏離Delay?Skew解析精度：1ns

17.?電阻測試范圍：0-53?Ω

18.?電阻解析度：0.1?Ω

19.?電阻測試精度：±(1Ω+1%）

20.?長度精度：±(1m?+?4%)—單端測試，精度隨NVP值可現場調校
±(1m?+?4%)—雙端測試(主機與遠端)，精度隨NVP值可現場調校

21.?音頻發生器頻率：440Hz-831Hz，向所有電纜發送音頻

22.?電磁兼容EMC：EN?61326-1

23.?操作界面：帶背景燈的無源彩色透射?LCD，對角線長度9.4CM，點陣：(寬)240點x?(高)320點

24.?支持語言：中文，英文

25.?輸入保護：能經受持續的電話電壓和100mA的過流，偶爾的ISDN過壓

26.?電池工作時間：典型電池使用時間：12至14小時；鋰電池典型壽命：5?年

27.?電池要求：主機與遠端：鋰離子電池，7.4V，4000mAh

典型電池使用時間：12至14小時
充電時間(關機狀態)：4小時(低于40℃)
交流適配器/充電器，USA?版本：直線電源；輸入?108?V?到?132?V?ac，60?Hz：輸出?15?V?dc，1.2?A
交流適配器/充電器，國際版本：開關電源；輸入90-264Vac，48-62Hz；輸出15Vdc，1.2A(隔離輸出)
主機中存儲單元備用電池：鋰離子電池
鋰離子電池典型壽命：5?年

在0℃?to?45℃溫度范圍外電池不會充電(自動溫度保護功能)
在40℃?and?45℃溫度范圍內電池充電效率會降低(自動慢充保護)

28.?儀器外型尺寸：8.5?in?x?4.4?in?x?2.4?in?(21.6?cm?x?11.2?cm?x?6cm)

29.?重量：<1.2?kg

30.?操作溫度：0℃到?+45℃，最大?90%?相對濕度

31.?存儲溫度：-20℃?到?+60℃

32.?沖擊振動：2g，5-500Hz。滿足?Class?3?設備?MIL-PRF-28800F?要求

33.?震動：1米跌落試驗，無論是否帶有模塊式適配器

34.?安全：CSA?C22.2?No.?1010.1:?1992；EN?61010-1?第一版附件1、2?；CE

35.?海拔：使用高度4000米；保存12000米

（主機型號為：DTX-1800） 配置：

1、?DTX-1800，Includes?DTX-1800?CableAnalyzer，含帶環形通量多模、帶環形單模光纖模塊功能。

2、?DTX-EFM2?多模光纖模塊

3、?DTX-SFM2?單模光纖模塊（包括兩個模塊：一個用于主測試儀，另一個用于智能遠端測試儀，每個模塊包括單輸出端口組合?1310?nm?和?1550?nm?激光光源、850-1550nm?功率計、集成?VFL?和用于功率計及單模?SC-SC?測試參考導線的?SC?適配器）

4、??符合多模環型通量的測試參考線?(EF-TRC)；

5、??單模測試參考線?(SM-TRC)；

6、??SC/SC?單工適配器；

7、??便攜箱

技術指標：

重慶銀行是中國西部和長江上游地區成立最早的地方性股份制商業銀行。近年來，按照市政府制定的“龍蝦三吃”發展戰略，全力推進增資擴股、資產重組和引資上市工作。在完成兩次增資擴股和三次不良資產剝離后，2007年4月順利引進香港大新銀行作為戰略投資者，2009年4月成功發行10億元次級債，進一步增強了資本實力，提升了抗風險能力。2013年11月6日重慶銀行在香港證券交易所主板正式掛牌上市，成為第一家在港交所上市的內地城商行，也是近三年來第一家在香港上市的內地銀行股。重慶銀行上丁數據中心是重慶銀行的數據處理中心，負責銀行網上業務等服務，數據中心的正常運行是重慶銀行業務正常運轉的保證，所以上丁數據中心必須確保網絡的暢通。

方案介紹：福祿克DTX-1800-ES史無前例的光纖認證速度 — 從 10 Meg 到 10 Gig

DTX-1800 ?CableAnalyzer — 一個增長的平臺，它是唯一一個能夠完全認證銅纜和光纖布線的電纜測試儀。只有 DTX 平臺才能為基本（第 1 級）光纖認證和高級（第 2 級）光纖認證分別提供板載光纖模塊和 DTX Compact OTDR 模塊。

福祿克網絡開發的 DTX 光纖模塊和 DTX Compact OTDR 擁有獨一無二的技術和易于使用的界面，可縮短測試時間。使用我們的光纖模塊，重慶銀行上丁數據中心可以在更短的時間內測試更多的光纖，這樣不但降低了測試成本，也節約了您的工作時間。DTX Compact OTDR 模塊簡單易用、功能多樣且易于安裝，其用戶界面與 DTX-1800 ?CableAnalyzer 相似，可加速高級光纖認證及故障排除過程。隨著時間的推移，所節約的時間將相當可觀 – 平均每個承包商每年節約的時間達數百小時。

提供完整光纖認證

基本（第 1 級）光纖認證。 DTX 光纖模塊提供基本（第1 級）光纖認證解決方案 –損耗、長度和極性測量。根據業界標準驗證光纖鏈路性能。在多個波長上測量光損耗、測量光纖長度以及驗證極性。您可以不可思議的速度對兩根光纖的兩個波長進行雙向測試，而且無需交換主裝置和遠端裝置，這是 Fluke Networks 獨家提供的功能。可互換使用的接頭適配器允許參考和測試連接線路，如果該連接滿足大多數 SFF（小型）光纖接頭的 TIA/ISO 標準。

競爭廠商的光纖適配器每次自動測試時僅能測量長度和兩種損耗的測量值，與之不同的是，DTX 是唯一能夠在每次自動測試時測量長度和四種損耗測量值（所有這些均在大約12秒內完成）的光纖測試解決方案。有了 DTX 光纖模塊，光纖測試速度可較競爭廠商提高五倍。

高級（第 2 級）光纖認證。 DTX Compact OTDR 提供高級（第 2 級）光纖認證。它拍攝并跟蹤分析多模和單模光纖，以檢查鏈路中的每個連接器和接頭，確保其符合指定的規格和預期安裝質量。

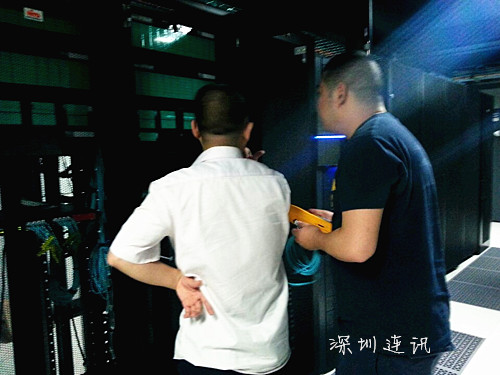

重慶銀行上丁數據中心工程師正在使用福祿克DTX-1800-ES測試光纖線路。
