LinkRunner G2 智能網絡測試儀有內置的時域反射儀 (TDR) 驗證跳接線或安裝的線纜長度、反向和交叉線對，以及開路、短路和拆分線對中的故障距離。
使用 LinkRunner G2 測試線纜一般有3種線纜連接方式：
1.?把線纜的兩端連接到 LinkRunner G2 上（一端插在儀器的頂部 LAN?口，一端插在儀器側的插口）-?這適合測試長度短的連接網線 （請看下圖）
這種連接方式可以測試到：
- 線纜長度
- 短路及開路
- 發現串繞
- 確認線纜是否交叉線
- 發現接線的錯誤 （例如：第1，2?頭連接到2，1）
2.?把線纜的一端插在LinkRunner G2的頂部插口 (另一端不連接任何設備) – 這適合有一定長度的線纜。
這種連接方式可以測試到：
- 線纜長度
- 短路及開路
- 發現串繞
3.?使用 WireView 電纜標識插頭 – 假如你需要測量墻壁網絡插口到交換機的布線連接性，你可以在墻壁網絡插口上插上 WireView 電纜標識插頭，然后把連接到交換機的線纜插在 LinkRunner G2 頂部的 LAN 口上。
測試界面上會顯示電纜標識插頭的號碼。
這種連接方式可以測試到：
- 線纜長度
- 短路及開路
- 發現串繞
- 確認線纜是否交叉線
- 發現接線錯誤

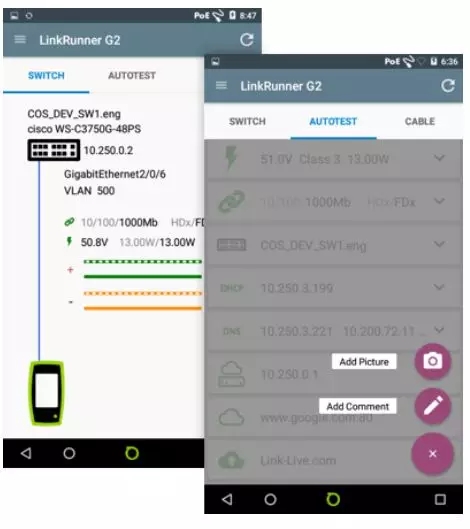

發現銅纜和光纖上最近的交換機和 VLAN??- 假如線纜的一端插在 LinkRunner G2 上而另一端連上交換機，我們便可以通過 LinkRunner G2 獲取交換機的資料。?LinkRunner G2 在銅纜上以 10/100/1 Gbps 的速度和在光纖上以 100/1 Gbps 的速度運行交換機測試以驗證網絡連通性。LinkRunner G2 使用 IEEE 鏈路層發現協議 (LLDP) 以及 Cisco 和 Extreme 發現協議（CDP 和 EDP）來顯示 VLAN 和 Voice VLAN 以及最近的交換機型號、槽口及端口。
LinkRunner G2 顯示以下交換機詳情：
- 交換機名稱和型號
- IP 地址
- 機箱、槽口和端口
- VLAN ID
- 雙工和速度（實際和設計）
- 信號強度
- PoE 電壓和功率（實際和測試極限）
- 雙絞線功率的圖形展示
]]>
以太網供電已成為一種流行的終端設備供電方法，因為它能降低部署和維護成本。許多網絡設備，例如接入點、VoIP 電話以及最近的 IoT 幾乎都是單獨使用 PoE 供電的。PoE 供電按 IEEE 802.3 標準分級，設備按其電壓和功率分類。有兩種 PoE 設備：
- 供電設備 (PSE) 在網線上供電。在一般情況下，PSE就是交換機，并通常稱為末端跨接(endspan)設備。PoE 電源，又稱中途跨接(midspan)設備，放在非 PoE 交換機和 PoE 供電設備之前提供電源。根據 PSE 支持的 PoE 標準，業界把 PoE 劃分為4種類別（見表 1）。此外，PSE的運行模式也分為A?和 B?兩種：a) 模式 A -?PSE 使用 4 對 UTP 線上的 12、36 線對供電
b) 模式 B?-??PSE 使用備用線對 45 和 78
一定要注意 PSE 會定義所提供電源的模式。標準并沒有要求 PSE 同時支持模式 A 和 B。

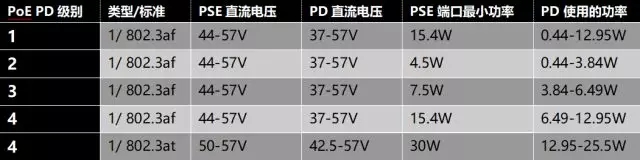

- 通電設備 (PD) 是由供電設備供電的設備，因此消耗能源。802.3af 和 802.3at 兼容 PD 必須同時支持模式 A 和 B。根據 PD 消耗的功率，它被分為 PoE 類 0 – 4（見表 2）。

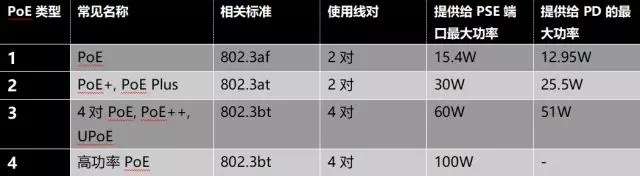

表1：PoE PSE 類型
UPoE 是 Cisco 在其“數字化天花板”解決方案中引用的專有分類參考。
802.3bt 是提議的 IEEE 標準，計劃于 2018 早期批準。
802.3 標準定義 LLDP 為 PD 與 PSE 通信的協議，以及它屬于哪個級別，這樣 PSE 可配置正確的電壓/電流。但在標準被批準前市場上已有使用專用協議的 PoE 設備，例如 Cisco 發現協議 (CDP)。并非所有 PoE 設備完全符合標準，所以我們必須檢查。
什麼容易出錯？
網絡運營團隊面臨的挑戰是隨著網絡上部署越來越多的不同級別 PD，他們必須管理和了解 PSE 的功率預算以及 PD 和 PSE 之間的互操作性。另外，并非所有 PoE 實施都是符合標準的，現有布線系統也不一定支持 PoE。
我們把PoE的問題歸納為2大類：
- 無法獲得電源 – 問題的成因可能是：I.?線纜故障：
a.?開路/短路
b.?使用的線與 PSE 的模式不兼容
II.? PSE 和 PD 不兼容；不同類型或模式
III.?PSE 端口無法提供 PoE
IV.?PSE 和/或 PD 并非完全符合標準
V.? PSE 沒有足夠的功率為所有與其連接的 PD 提供電源。
- 間歇性斷電 – 問題的成因可能是：I.?線纜故障：
a.?纜線過長 (>100m)
b.?電阻太大
II.?PSE 無法提供足夠的功率讓連接的所有 PD 以全功耗運行（例如機動化監控攝像頭掃描時）。
使用 LinkRunner G2 智能網絡測試儀測試 PoE 案例
第一步：
假設現在某公司的前線員工需要在辦公室安裝數字化LED?照明，在安裝之前需要驗證以下幾項：
- 為所有4個線對的51W?UPoE 供電插口進行負載測試
- 檢查每個UPoE供電插口均可從網關路由器獲得正常的網絡服務
- 記錄每個連接LED 照明設備的UPoE插口編號及詳情
第二步：

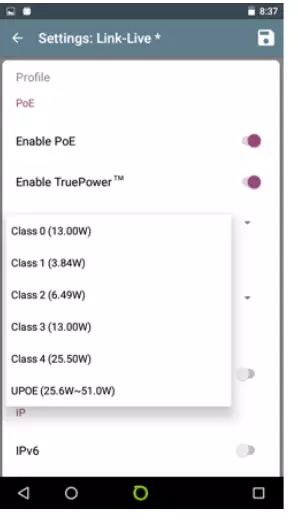

在 LinkRunner G2 智能網絡測試儀上創建自定義的測試文件：
- 激活 TruePowerTM?PoE 功能以進行負載測試
- 選擇PoE 類型 （UPoE）
第三步：
測試個鏈路執行所需要的驗證。假如沒有因特網連接的話，你可以把測試結果儲存在LinkRunner G2 上。完成各項測試后，你可以使用注釋字段記錄插口的編號，然后用內置的攝像機及二維碼掃描APP?掃描二維碼并關聯到這次的自動測試。當LinkRunner G2 能夠連上互聯網時，注釋和圖片以及相關測試結果會自動上傳至 Link-Live 云服務平臺。

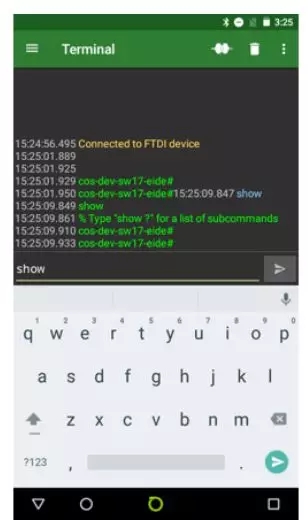

在驗證的過程中，你發現需要調整一下交換機的配置。你使用一條 USB?到 console 線連接交換機的 console 并透過 terminal 進行配置。
就這樣，你更新了配置，驗證了鏈路，最后按時完成了工作。
]]>
物聯網設備呈現指數級增長
隨著數字化轉型，IP聯網設備的數量和種類都呈指數級增長，給企業的接入網絡基礎設施帶來壓力，據悉到2020年將有300億聯網的設備，多數都需要POE連接，通過WiFi連接的移動端將占據總流量的三分之二，對于網絡維護人員，需求增加，復雜性增加，一線缺少專業人員，遠程支持有困難。
在智能樓宇中，網絡不僅讓辦公人員連接互聯網，而且還是智能照明、電梯等設備連接起來的運營網絡，而這部分運營網絡將會是藍海市場，樓宇自控、公共、生活設施、生產、能源、交通、智能城市、政府、教育、保健與社保、營銷、金融服務等市場。
對于智能建筑的運營網絡，互聯網世界改變了樓宇的運營，更高的用戶需求和創新的樓控技術，推動了更高效的運營訴求，配有感應器的照明、溫度、環境控制和其他自動化系統的銷售額在未來10年會倍增7千多億美元，但是現場施工人員還沒有辦法測試照片系統中通過POE供電的4對線。針對這種藍海級市場需求，NETSCOUT高級產品經理 蔡昌信表示，為了支持接入網絡的部署和增長，網絡運維人員必須通過提升他們的效率和效能，來加快部署和解決問題的速度，同時指出，網絡維護人員仍然是我們重要的客戶，但不再是唯一的客戶，接入網絡是每一個服務物聯世界的專業人員所關心。
首款基于 Android 的智能網絡測試儀–LinkRunnerTM G2
日前，NETSCOUT正式發布了LinkRunnerTM G2，這是全球首款基于 Android 的智能網絡測試儀，針對銅纜/光纖測試場景，具備簡單、易用、可以安裝APP等特點，這款新一代的測試工具使 IT 專業人員提升工作效率，加速設備部署和故障排查。
NETSCOUT 首席運營官 Michael Szabados 表示：“作為全球領先的網絡連接測試儀，LinkRunner 為負責提供可靠網絡服務的專業人士提供即時的可見性和價值。LinkRunner G2 的以太網測試能力和強化的 Android 操作系統的全新結合，簡化并優化了安裝和故障排除工作流程，實現了手動流程的自動化，顯著提高了網絡運營效率。”
LinkRunnerTM G2主要創新點：
1、Android操作系統
安卓系統讓測試人員更加容易上手，但為了保障安全暫時不支持離線安裝APP，用戶可以通過https://link-live.com/public/apps查看目前可用的免費 app 列表，如果找不到所需的 app，可以在NETSCOUT應用商店提出申請，NETSCOUT會予以確認，并發布相應的 app ，LinkRunner G2 只支持安裝對消費者免費的 app，不支持需要收費的 app。
2、支持最新的POE機制

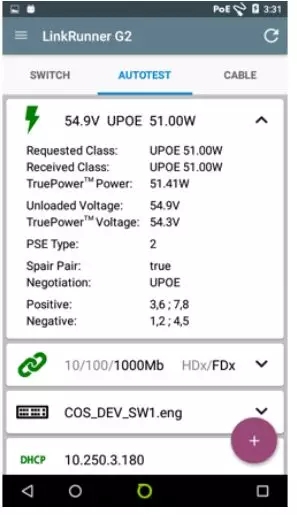

越來越多的接入設備(從無線接入點到安全設備及數字照明)采用大功率PoE。但如果不能借助工具來驗證，IT 專業人員在故障發生時只能靠猜測，繼而互相推諉責任。LinkRunner G2 是業界首個提供擁有專利的 TruePower PoE 測試的解決方案，支持在受電設備的所有四對線上以 51 瓦 UPOE 功率在負載情況下進行測試，這對確保新的樓宇自動化組件的正確安裝和操作至關重要。
3、5個接口=靈活性
銅纜 光纖，同時可選WiFi、藍牙、低功耗藍牙BLE功能。 通過購買 Edimax* N150 2 合 1 Wi-Fi 和藍牙 Nano USB 適配器，進一步擴展 LinkRunner G2 的功能，支持 IPv4 和 IPv6 網絡。
4、拓展性
▲Micro SD卡，Micro USB OTG和USB 2.0 Typa A接口等
5、具備智能手機特性
采用了5.0英寸彩色LCD，配備電容式觸摸屏(480×800像素)，可充電鋰電池組(3.6V、6Ah、21Wh)，正常工作壽命4小時，可以通過POE供電充電，但不能使用外置移動電源充電。
LinkRunnerTM G2還支持網絡管理員最常用的自動化網絡連接性測試功能，無論部署任何種類的網絡互聯設備，最終要的就是要從終端設備連接至網絡的節點驗證鏈路和網絡服務。把眾多的測試匯聚成簡單但完整的 AutoTest 中并自動實施，這樣一來，執行人員便不需要具備特定的專業知識來理解網絡連接的基礎要素，即使是毫無經驗的網絡技術人員也可以勝任。
AutoTest 能在數秒之內完成默認的關鍵網絡連接測試，這樣便可以實現測試流程的標準化，幫助網絡技術人員快速而準確地確定問題是因互聯設備、網絡，還是因為 RJ-45 插口缺乏合適的 PoE 造成的。當有需自定義 AutoTest時，可自行定義配置測試文件，以確保在需要測試鏈路的參數有變化時，也能夠執行標準化的測試流程。
此外，測試結果自動發送到高度加密且安全的 Link-Live (部署在AWS平臺)云端管理數據庫，并在統一的面板上為用戶顯示網絡連通性測試結果。讓企業能夠快速而方便地記錄網絡，方便網絡工程師和技術人員之間的協作，提供更高的任務可視性、項目控制和設備管理。除完成每次測試后將結果發送到 Link-Live 之外，它們也可以通過電子郵件發送。對于沒有企業 Link-Live 賬戶的人士，電子郵件是快速而方便的協作方式。
或許大家認為使用智能手機應用程序是一種替代方案，但是智能手機無法對有線以太網基礎設施實施驗證，無法測試 PoE、電纜、鏈路協商或網絡服務，還需要使用多種工具，無論是攜帶還是操作復雜性都大大增加，降低了網絡測試人員的效率。
總結：現在網絡管理員在測試完畢線纜正常情況下，還需要手機上APP測試設備工作是否正常，LinkRunner G2正是二合一產品，具有銅纜/光纖測試能力和 Android 操作系統，IT 專業人員可以從頭至尾解決問題，也可以可以接收故障單、查看文檔、測試負載 PoE 和網絡服務、自動記錄結果并配置和分類連接的設備。
]]>
