在所需設備中，我們展示了兩根接入光纖(用作發射補償光纖和尾纖)和兩根SmartLoop智能環回跳線，您需要將一根SmartLoop跳線送到遠端位置，并將第二根SmartLoop跳線作為OTDR SmartLoop智能環回光纖補償過程的一部分。福祿克網絡的所有SmartLoop智能環回跳線都是完全相同的，這就允許您在本地利用一根跳線設置補償，但實際測試使用位于遠端的SmartLoop智能環回跳線。

從主機的主頁(HOME)屏幕，您需要改回到端面檢查測試，檢查接入光纖、SmartLoop智能環回跳線和尾纖的每個連接端面。完成檢查之后，選擇OTDR SmartLoop智能環回測試，并設置相應的跳線補償。按照SET COMP (設置補償)向導中的說明執行。補償方法允許OTDR從測量中去除接入光纖、SmartLoop智能

圖7.安裝OTDR模塊后，由主頁屏幕，從光纖檢查測試更改為檢查跳線上的連接器，然后選擇SmartLoop OTDR測試。輕觸SET COMP (設置補償)，然后按照說明執行。

環回跳線和尾纖的影響。這將使您能夠雙向(從兩端)測量光纖，并獲得每根被測光纖的平均結果。?完成SET COMP (設置補償)之后，檢查OTDR曲線并確認跳線之間的連接損耗小于0.25dB。這將能夠保證最佳測量結果。

如果連接全部狀態良好，則保存SET COMP (設置補償)結果，OTDR將會要求您確認保存。現在，可以在測試位置利用發射補償光纖和尾纖連接到被測鏈路。確保位于遠端的助手將SmartLoop智能環回跳線連接到相同的被測試光纖線對。

圖8.SmartLoop測試配置，輕觸TEST (測試)進行測試，中途將需要更換測試跳線。

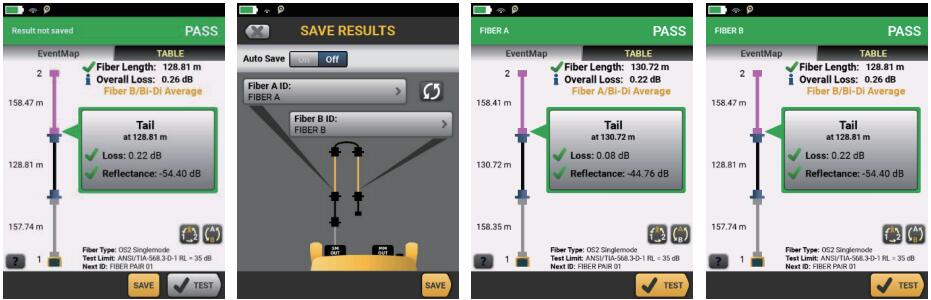

完成測試連接之后，輕觸TEST (測試)按鈕，然后根據說明執行，中途需要將OTDR保護跳線從光纖A更換到光纖B，如圖8所示。更換保護光纖之后，輕觸DONE (完成)。?完成測試之后，按SAVE (保存)保存結果。本例中，我們將結果保存為FIBER A和FIBER B，這是組成一條雙光纖鏈路里的的兩根光纖。

圖9.獲得雙向測試結果后，采用正確的光纖ID，將每根光纖保存為獨立的光纖。

SmartLoop OTDR測試的結果表明，兩根光纖的損耗相當。這能夠確認OLTS環回測試的結果是有效的，每根光纖的損耗都較低。如果某根光纖有問題，我們則可以利用OTDR結果來隔離該光纖中的問題。至此就完成了1級和2級測試，并且我們已經驗證了結果，現在可以利用福祿克網絡的免費LinkWare解決方案存檔。

圖10.在LinkWare PC中顯示的測試結果。

存檔測試結果?在將結果下載到電腦版報告管理軟件LinkWare PC (或上傳到福祿克云平臺LinkWare Live)后，就能夠生成存檔，證明光纖經過正確測試并滿足相應測試標準的要求。下面利用電腦版報告管理軟件LinkWare PC演示存檔實例。

將項目的測試結果下載到了LinkWare PC。

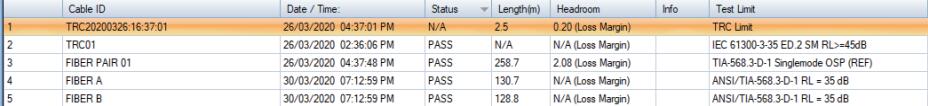

作為報告的一部分，您需要檢查測試參考跳線TRC檢驗結果。這表明，安裝人員在測試期間使用的是測試參考跳線，且跳線狀態良好。這就使顧問或審查人員能夠相信測試的有效性。從圖中高亮標記顯示的部分，我們可以看出，測試參考跳線TRC的損耗小于0.25dB，是可以接受的。如果需要，您還可以保存TRC測試參考跳線的端面圖像，證明其是清潔的。在第3行，我們可以看到OLTS環回結果，第4和5行是OTDR結果。我們可進一步展開OTDR結果，檢查每根光纖的雙向平均結果，這是最重要的測量結果。

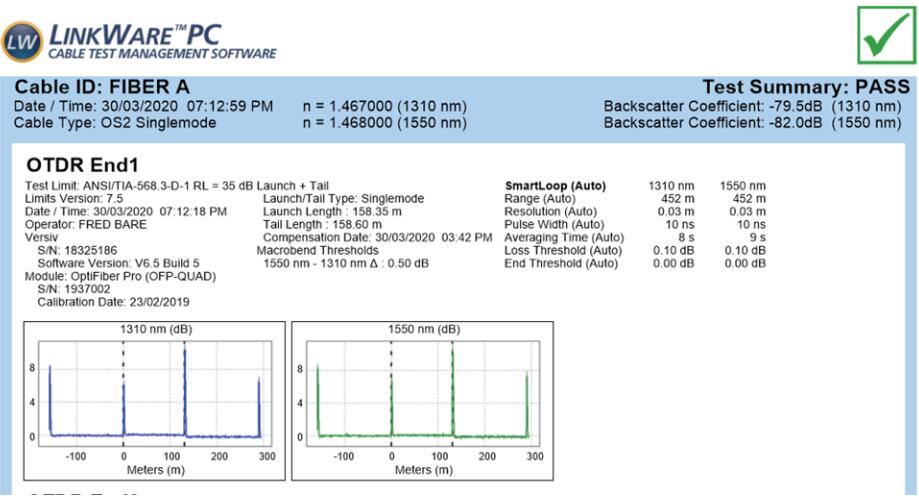

圖11.FIBER A OTDR測試結果，包括平均值和各個方向的測試結果。

首先確保已經保存測試結果，然后為最終用戶生成測試報告。利用LinkWare PC，我們可以在一份報告中展示和保存全部三種結果：光纖端面檢查、OLTS和OTDR曲線。

圖12. OLTS測試和光纖端面檢查的光損耗測試報告。? ? ? ?圖13. FIBER A的雙向OTDR測試匯總報告。

對于OTDR測試，標準要求雙向平均結果。在使用SmartLoop OTDR功能時，OptiFiber會自動完成雙向平均計算。

圖14. 從FIBER A的終端1捕獲的曲線，是雙向平均結果的一部分。

由

圖3.必需的OTDR(OFP2-100-Q)測試、電纜ID及測試要求、完整的項目描述、Home(主頁)屏幕。

大家可以看到（參考上圖），福祿克OTDR光纖測試儀在設置里面有設置補償光纖的選項，那是什么意思呢？為什么要進行光纖的補償設置？

首先，補償光纖包括前導光纖和尾纖，由于之前測試的時候是將被測鏈路直接插在儀器上進行測試，這樣做的話有個小問題，被測鏈路的第一個頭由于直接插在儀器上，精度再高的儀器也會有個反應盲區，第一個頭是測不出來的。因此，前導光纖是為了避開端口盲區，從而看清被測鏈路的第一個連接器。

同樣的道理，如果被測光纖不接尾纖的話，光直接射到空氣中，反射會比較大，直接判斷為不合格，無法判斷最后一個頭質量的好壞，因此，尾纖是為了加一段光纖來仿真實際反射的狀況，以此來評估光纖末端的連接質量。

因此，我們建議您使用前導光纖和尾纖。此外，要使用前導和尾纖補償功能，福祿克設備給您提供四個選項，以便在OTDR測試中減去這段光纖的長度，如果您試圖在無前導光纖和尾纖的情況下進行測試的時候，我們的OTDR設備會顯示一個警告信息。

其中第一個選項代表只使用前導光纖，第二個選擇為前導光纖和尾纖，第三個選擇是前導光纖、光纖和尾纖，第四個即手動設置，一般是當有APC連接的單模光纖時使用。

下面我們看一下使用前導光纖測試失敗的一個案例，讓我們分析一下他為什么會失敗呢？

在本案例中（參考上圖），我們可以看到測試儀器連著一條2.12米的前導光纖，并且在2.12米處我們能看到一個連接器，但是不能測量它的損耗，這是為什么呢？因為在進行OTDR測試時國際標準有規定，前導光纖不應短于75米，尾纖不應短于25米，為了使用方便，前導光纖和尾纖通常采用同規格的光纖，且長度一般取多模光纖100米左右，單模最短要求130米。

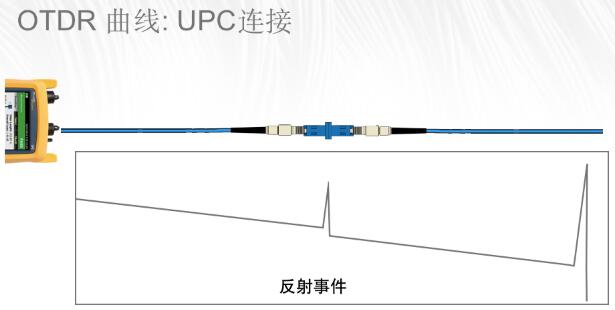

我們通過上期內容了解了反射、散射的原理，現在我們結合上圖，形象的看下正常連接點的光反射OTDR圖形是什么樣子的，首先是UPC連接，大家都知道UPC連接的端面是超球面，即使再精密的端面連接也會有間隙，也就是會有空氣，折射率肯定就會變化，就會有反射，所以我們可以想象，連接點的OTDR曲線，肯定是有一個反射尖峰，會有一個損耗落差，上圖非常形象的表現了，反射尖峰和損耗落差。

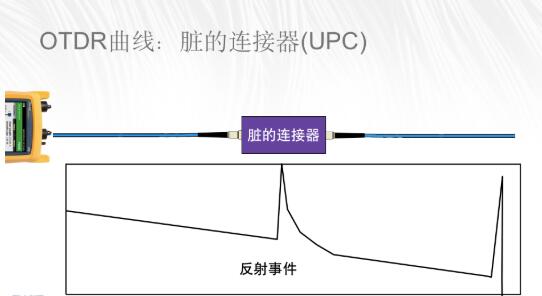

與第一張圖片相比，以上這個光纖在連接器的地方因為臟污，有很大的反射尖峰和損耗落差。大家都知道，反射和損耗是影響光信號傳輸的重要因素，如果反射和損耗不合格，會給我們的網絡造成誤碼、丟包，甚至斷網等多個不穩定現象。所以大家在看OTDR曲線的時候，如果發現連接器的位置有極高的反射尖峰和損耗落差，一定要注意檢查連接器，進行查看、清潔工作。

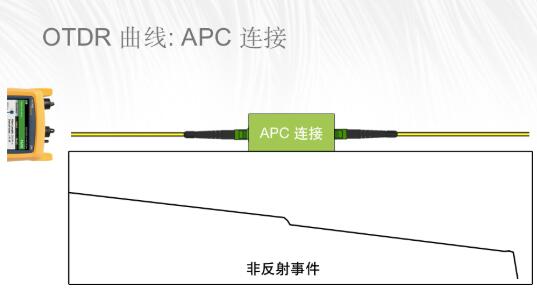

接下來，我們看下APC連接（上圖），與UPC連接相比，APC連接的位置沒有反射尖峰，只有一個損耗落差。說到這里小伙伴可能會問，為什么APC連接與UPC連接相比，沒有反射尖峰呢？這是因為光在通過UPC連接時產生的反射會原路返回，而APC連接物理接觸面設計為斜8°C角，光在通過的時候產生的反射會直接進入包層，從而消失，不會對鏈路中原有的光信號產生干擾，非常有效的減少反射值。目前大部分光纖所使用的都是UPC連接。由于APC連接造價成本的原因，只有在40G/100G以上的高速單模光纖鏈路中才會使用。有關光纖端面的更多內容，我們將會在之后安排相關主題進行介紹。

同樣的，參考上圖，如果APC端面臟污，其OTDR的曲線圖會有反射和損耗落差。

這以上幾個事件中，有反射值的事件，都稱之為反射事件；沒有反射的，稱為非反射事件，如剛才的APC端面連接。接下來的熔接點的OTDR曲線同APC連接點非常相似，熔接點由于是將裸纖通過熔接機將光纖熔合成一個整體，可想而知，是沒有介質變化的，也就是沒有折射率變化，沒有反射，所以也是一個非反射事件。

瑞利散射示意圖

OTDR就像光纖界的雷達，如果我們用一臺光信號發生儀向光纖鏈路中注入一束持續時間很短的光脈沖，那么此脈沖的光能量在向前傳輸的過程中遇到不均勻的晶格結構和雜質微粒時，就會有極微弱能量散射到四面八方，此散射又稱為瑞利散射，其中有一部分會沿來路的方向完全反射回去，這部分稱為逆向散射。同時如果光脈沖向前傳輸時遇到連接器，光子在此處遇到了介質突變，突變界面就有不少光子會被反射回去，也稱為菲涅爾反射，反射能量最大可達前向傳輸光能量的8%。所以我們可以在光纖的信號注入端口內同時設計一套接收返回來的光信號的裝置，將逆向散射和反射光信號采樣并記錄下來，再進行分析。

夜晚看到的電筒光束

接下來，我們進一步了解一下瑞利散射。日常生活中，晚上我們打開手電筒，會看光束，但是為什么會看到光束？是因為空氣中的灰塵和霧氣導致光發生的散射，部分光進入我們的眼睛，所以我們看到了它，所有微粒的散射，形成了一條光束。而且霧氣濃時，光束會顯得濃密，反之就稀疏。如果是在真空中，就看不到這樣的光束了。

二級測試即是在一級測試（CertiFiber PRO）的基礎上再增加OTDR的補充測試，再進行判斷就是二級測試。福祿克OFP2-100-Q光纖測試儀OTDR是單端測試，二級測試的參數是損耗和回波損耗。

那為什么要進行二級測試呢？是因為現在的高速光纖鏈路越來越多，很多測試通過了一級測試但在網絡傳輸中還是發現有大量的誤碼出現，其實是因為光纖的某個熔接點或耦合點出了問題，這個點的損耗過高且超過標準所要求的范圍，導致傳輸出了問題。那為什么以前在做光纖驗收測試時只做光纖損耗測試就行了呢？那是因為以前大家光纖傳輸速度相對不高，大多數是萬兆，但現在高速光纖大量增加，如10G、40G、100G、400G，同時高帶寬和高負荷的網絡應用也在增加，如高清視頻、語音、大量的在線交易等。在使用時不僅需要保證光纖損耗合格，同時光纖上的每一個點都要合格，這樣高速光纖在傳輸時才會有保障。

那我們舉個易懂的例子，大家在開車時都經歷過碾壓石子，如果速度比較低時比如60km/h的速度下，我們發現石子對車的影響是不大的，但如果在F1的賽道上出現一個石子，賽車在高速碾壓時是非常危險的，會造成爆胎有可能就會造成車毀人亡的事故，因此F1賽道在比賽前會非常認真的清理賽道。

? 接頭損耗閾值：顯示或隱藏小型非反射事件。

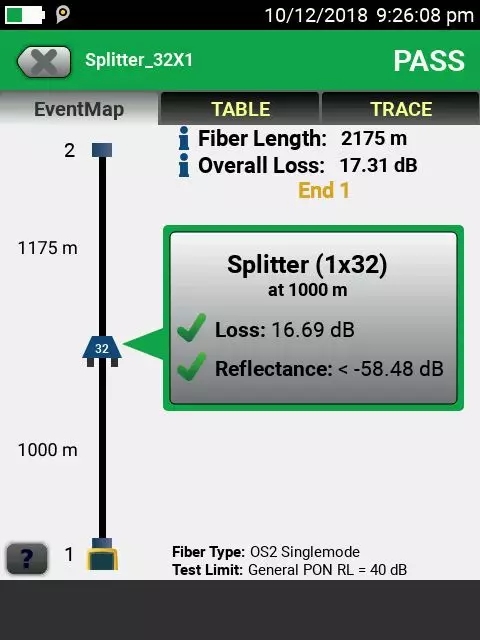

? 接頭損耗檢測閾值：檢測鏈路上的分光器。分光器是無源光纖耦合器，用于將一根光纖中的光分成多條光纖通道。分光器損耗閾值必須小于光纖末端閾值且大于接頭損耗閾值。默認情況下未選中此閾值。

注意： 使用標準 OTDR 時，如果在將跨段起點后面檢測到的第一個事件和在跨段終點前面檢測到的最后一個事件的損耗值高于分光器檢測閾值，則這兩個事件將被設置為分光器。

如果您使用的是 MAX/FTBx-740C 模塊，并且將分光器檢測閾值應用于數據采集，則應用程序的算法會首先檢測耦合器。

? 反射率閾值：用于隱藏噪聲引起的假反射事件、將無危害的反射事件轉換成損耗事件或者檢測可能危害網絡和其他光纖設備的反射事件。

? 光纖末端閾值：用在出現嚴重事件損耗（例如，可能危及網絡信號傳輸的事件出現時）時，立即停止分析。

如果更改了當前測量的光纖末端檢測閾值，應用程序會自動將跨段終點位置重置到新光纖末端位置。

注意： 如果您使用的是 MAX/FTBx-740C 模塊，光纖末端閾值默認設置為 15 dB。

注意： 更改當前曲線的檢測閾值會導致應用程序重新分析曲線。所有手動更改的值將丟失。

設置閾值有助于忽略已知測量值較小的事件，或者確保檢測到所有事件（即使測量值非常小的事件）。

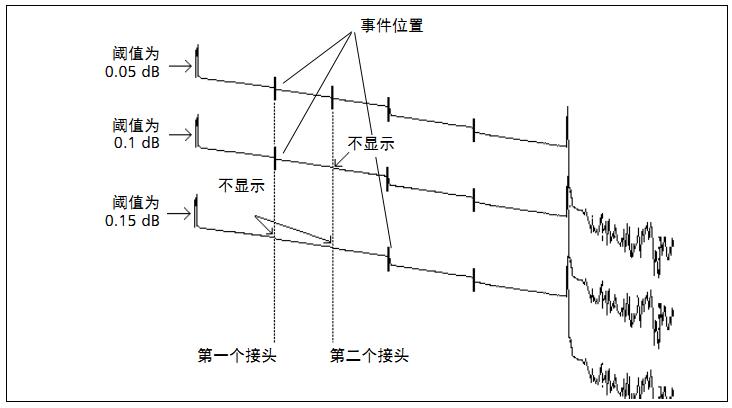

以下示例說明不同的接頭損耗閾值如何影響顯示的事件數量（尤其是接頭等引起的小型非反射事件）。圖中的三條曲線分別對應三種閾值設置。

? 閾值為 0.05 dB當閾值設置為 0.05 dB 時，兩個接頭處各顯示一個事件。

? 閾值為 0.1 dB當閾值設置為 0.1 dB 時，第二個接頭的損耗小于 0.1 dB，因此，僅顯示第一個接頭。

? 閾值為 0.15 dB當閾值設置為 0.15 dB，兩個接頭的損耗均小于 0.15 dB，因此，這兩個接頭都不顯示。

應用程序會將閾值保存到測量結果文件中。因此，即使在其他設備上打開測量結果文件，也可以查看這些閾值。

若要設置分析檢測閾值：

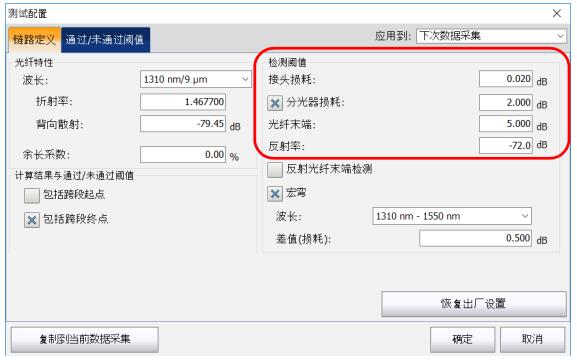

1. 在“主菜單”中，輕擊“測試配置”。

2. 在“應用到”列表中，選擇“下次數據采集”。

3. 在“測試配置”窗口中，打開“鏈路定義”選項卡。

4. 在“檢測閾值”下，根據需要輸入各參數的值。或如果要將所有參數恢復為默認值，輕擊“恢復出廠設置”按鈕。

5. 要將測試配置信息應用到當前數據采集，執行以下操作：5a. 輕擊“復制到當前數據采集”按鈕。

5b. 應用程序顯示提示消息時，輕擊“是”。

注意： 這樣，“鏈路定義”和“通過/ 未通過閾值”選項卡中的信息將復制到當前數據采集。

6. 輕擊“確定”返回主窗口。對分析檢測閾值所做的更改將應用于所有新曲線。

其中

c= 真空中的光速 (2.998 x 108 m/s)

t= 從發射脈沖到接收脈沖的時延

n= 被測光纖的折射率（制造商指定）

OTDR 利用瑞利散射和菲涅耳反射效應測量光纖狀況，但菲涅耳反射功率是背向散射功率的幾萬倍。

? 脈沖在沿光纖傳播時遇到材料的微小變化（如折射率的變化和不連續性），導致光向各個方向散射，從而發生瑞利散射。然而，少量光會直接反射回發射器，這種現象稱為背向散射。

? 光在沿光纖傳播時遇到材料密度突然變化，會發生菲涅耳反射。材料密度的變化可能發生在有氣隙的連接或斷裂處。與瑞利散射相比，菲涅耳反射量非常大。反射強度取決于折射率的變化程度。

在一條完整曲線上，每個點代表多個采樣點的平均值。要查看每個點，必須放大曲線。

請將跟蹤文件發給我們，最好發送原始的.flw格式。這里面有許多對我們非常有用的信息，例如，您正在使用的測試儀類型，固件版本以及故障情況。

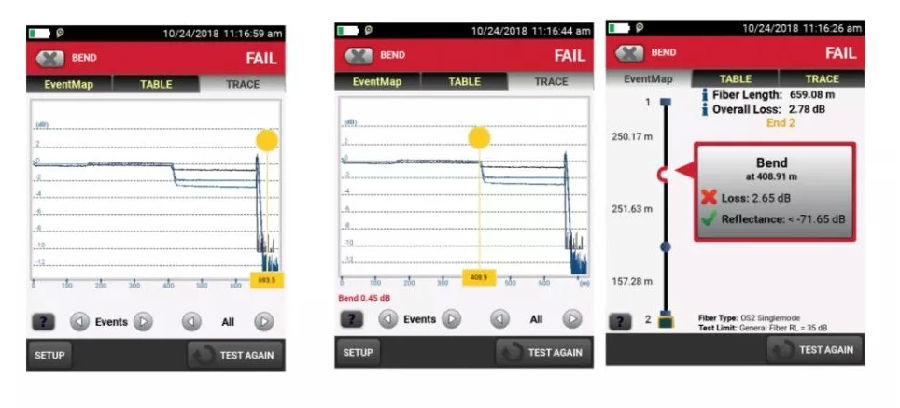

OTDR軌跡很難解讀，并且具有相關經驗的人很少。現代的OTDR通常提供某種可以幫助解讀軌跡的軟件包。Fluke Networks的Optifiber Pro（OFP2-100-Q)附帶有名為EventMap的“專家模塊”，可幫助您解讀光纖軌跡。這是我們非常出色的第三代專家軌跡解讀器。

根據上述情況，乍看起來，解讀出的結果可能會讓這位客戶失望。下面這幅軌跡圖跟客戶發給我們的軌跡圖很類似：

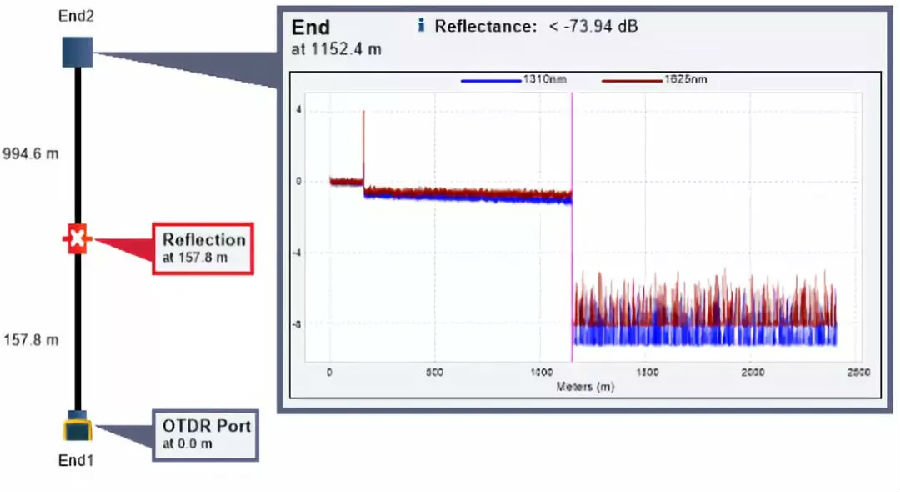

光纖事件圖(Event Map)如下:

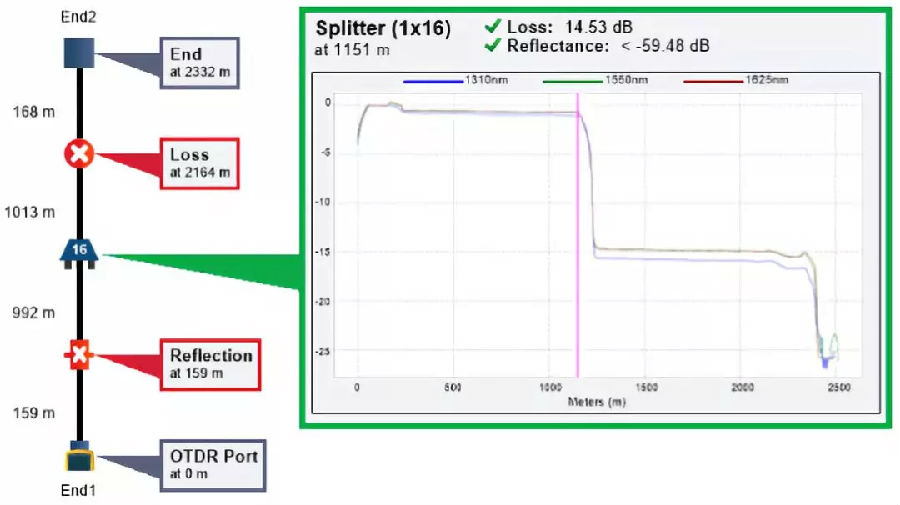

每當我看到這樣的光纖事件圖，我的腦海里就會響起警鐘。首先，我們先不要擔心光纖200米處發生的事件；我們需要擔心的是第一個事件。透過光纖進行查看就像是透過一扇玻璃窗往外看。如果玻璃臟污或破裂，就很難看到外面正在發生的情況。

我需要查看的另一件事是由專家模塊（Export Module）決定的配置。這有助于福祿克FLUKE ?OFP2-100-Q選擇分析時采用的范圍（即量程）、脈沖寬度和平均化時間。如果您愿意的話，可以隨時在手動模式下使用這些功能；但大多數情況下，自動模式便能夠發現問題，也能更好的是發現布線以外的問題。

通過該軌跡我們看到， 手動模式在1300nm波長下選擇了一個非常寬的脈沖，因此軌跡看起來很奇怪。我通過查看OTDR測試參數設置確認了這一點。

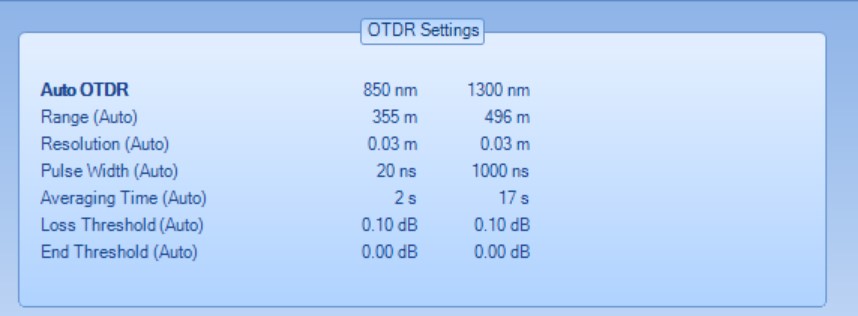

首先，我們可以看到儀器在自動模式“Auto OTDR”下工作。在850 nm波長下，OTDR選擇了20 ns脈沖，但在1300波長下，卻選擇巨大的1000 ns脈沖。曾經有一段時間，我會將責任歸咎于OTDR，指責說“你在想些什么?!?”居然采用這種配置，但是現在我明白了，它正在盡其所能。這就是說，我想一次性解決所有光纖事件，但是我卻看不到X米處的事件以外光纖電纜的狀況。

上文中的客戶遇到的就是這種情況。光纖的159米處發生了某種事件，距接入光纖51米處，在我們解決這個問題之前，其余軌跡無關緊要。沒有任何脈寬和平均時間組合會穿透這個事件，給我們提供一條清晰的軌跡。

我們答復了客戶，請他們查看其光纖鏈路上的這一點。我們的技術支持電話服務并未就此結束。如果我們回答了客戶的疑問，但不知道最終檢測結果，我們仍然會繼續跟進。這次客戶反饋給我們，他們發現了一系列機械接頭，一個挨著一個。他們取出這些接頭，將其熔接成一根連接線接回鏈路中去，成功解決了故障。

總之，EventMap專家模塊對福祿克FLUKE ?OFP2-100-Q軌跡分析非常有用。如果您得到的事件圖看起來不合理，或者圖中事件太多，請從第一個事件開始解決問題。如果第一個事件沒有處理好，就很難分辨光纖的其余情況。
