要想利用光纖電纜正確地發送數據，電纜一端的鏈路發送信號(Tx)必須與另一端的接收器(Rx)相匹配。而極性決定信號傳播方向，其作用是確保這種對應關系能夠被維持。在業內，光纖極性似乎引起很多困擾——尤其是當涉及并行光纖應用中使用的多芯光纖MPO解決方案時。

01、MPO組件概覽

MPO連接器可包含8至72根光纖，其中12芯光纖陣列最常用于企業數據中心應用，例如40和100G。各個連接器要么是公頭(針頭)，要么是母頭(孔頭)，以確保配對連接時光纖端面對齊。

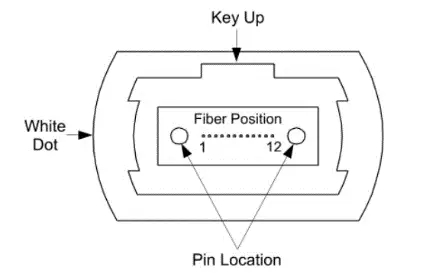

MPO連接器在其頂部還具有鍵槽，并在側面有1個白點來指示第1個芯孔的位置。鍵槽的方向對于極性至關重要。

MPO電纜有三種不同類型——A型、B型和C型。A型直通MPO主干電纜，一端的連接器鍵槽向上，另一端的連接器鍵槽向下，這樣第1個芯孔的光纖對應另一端連接器的第1個芯孔位置。B型電纜兩端連接器均為鍵槽向上，以便第1個芯孔的光纖對應另一端連接器的第12個芯孔位置，第2個芯孔的光纖對應另一端連接器的第11個芯孔位置，依此類推。C型電纜翻轉線對，第1個芯孔的光纖對應另一端連接器的第2個芯孔位置，第2個芯孔的光纖對應另一端連接器的第1個芯孔位置。

02、極性方法A

方法A采用A型電纜。利用方法A實現雙工應用時，需要在一端將收發器-接收器從位置1(Tx)翻轉到位置2(Rx)。這通過位于一端的A-A雙芯跳線來實現，在設備接口處將第1個芯孔處的光纖移動到第2個芯孔位置，另一端使用A-B跳線。

在40/100 G應用中，在一端使用A型MPO跳線來連接配線架端口和其各自相應的收發器端口，另一端則使用B型MPO跳線。通道內只能存在1根B型跳線。

03、極性方法B

方法B采用B型電纜。對于雙工應用，方法B在兩端均使用A-B雙芯跳線，因為無需翻轉收發器-接收器。

在40/100 G應用中，在兩端均使用B型MPO跳線來連接配線架端口和其各自相應的端口。雙工和并行應用中，在兩端使用相同類型的跳線，消除了使用哪種類型跳線的顧慮。因此，方法B經常被推薦使用。

03、極性方法C

方法C采用C型電纜。對于雙工應用，方法C也在兩端使用A-B雙芯跳線。雖然方法C適用于雙工應用，但對于40和100G應用來說卻并不理想，因為需要在一端使用復雜的C型MPO交叉跳線。而且，C型電纜和跳線獲取不易。

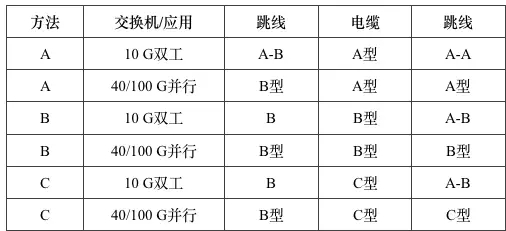

04、極性簡化說明表

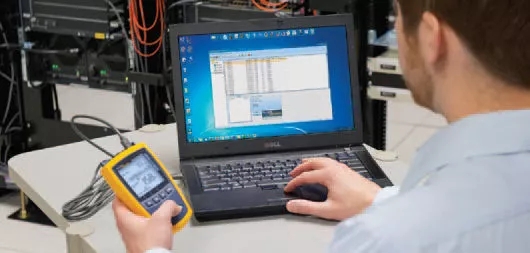

插頭類型也很重要。有源設備上的MPO接口為公頭(針頭)，為避免損壞收發器，MPO跳線應為母頭(孔頭)。無論選擇哪種方法，利用Fluke Networks的MultiFiber? Pro （點擊文末 閱讀全文 自動進入福祿克網絡MultiFiber? Pro 頁面），您可以測試各跳線、永久鏈路和通道的正確極性。
