使用數字式萬用表監視負載電流

數字式萬用表(DMM）已成為進行電氣系統測量的必備工具，沒有了它，大多數電工和電子技術人員都會感到缺少什么東西。今天的儀表所具有的功能使得它們具有了多用性，足以發現電氣和電子電路中的大多數問題。

但是，有一些測量任務會使技術人員再三考慮是否使用他的數字式萬用表。

例如負載電流的測量。許多數字式萬用表都設計為可安全測量髙達2、 10或20A的電流〈取決于DMM)。但是，在多數工業環境中存在的負載電流要髙得多，并且伴隨很髙的能量。表面上看來，數字式萬用表并不是一個吸引人的匹配工具。

此時，一個稱為電流互感器的數字式萬用表附件就派上了用場。就像Fluke 801-400交流電流紺那樣，電流互感器可用于克服使用數字式萬用表來測量交流電流上的限制。與電源變壓器一樣，該電流紺使用繞在疊片鐵心上的繞組而將回路電流降低到數字式萬用表的測量范圍內。變流比通常為1000比1。因此，通過電流紺測量負載回路中的100A電流將會向數字式萬用表電流輸入端輸入100mA電流。這個電流很好地落在數字式萬用表的能力范圍內，因而可方便地從顯示屏上直接獲得讀數。只需將數字式萬用表切換到mA ?ac模式，并在讀取顯示屏讀數時記住測量的是”A”?。

電流紺可夾在單個導體上，它通過導體周圍的一個波動磁場來感應電流。由于它利用的是一種變壓器作用原理，因此，該電流互感器只能用在交流回路上。但是，另外一些電流紺（如FLuke i410〉在設計上使用的是“霍爾效應“傳感器，這使得它們可以在交流和直流回路上使用。

只要數字式萬用表的安全等級符合您要進行測量的環境（比如，測量配電盤和開關安全等級為CAT III ?）您就可以安全地將一個具有適宜等級的電流紺與您的數字式萬用表相連并進行測量。只需記住，在使用數字式萬用表和電流互感器這一組合時，您需要將電流互感器與數字式萬用表的測量技術參數相結合，以獲得總的測量準確度。

通過電流紺來克服數字式萬用表的電流限制，可以讓您使用多個數字式萬用表功能來分析負載電流。

記錄最小和最大電流

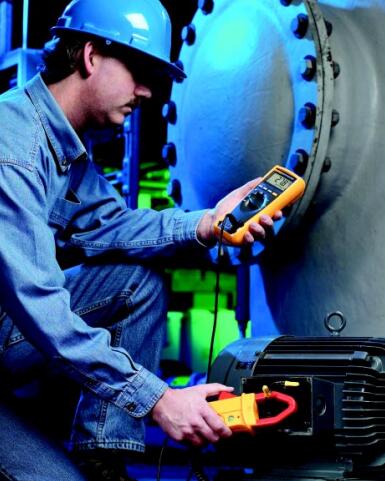

一些數字式萬用表可以記錄一段時間內的最大值和最小值。例如，F(xiàn)luke 170系列在其最小值7最大值模式中就有這種功能。在針對一個測量對數字式萬用表進行了設置之后，將電流紺附件與數字式萬用表相連，并將電流紺夾在要測量的導體上。

然后，只需要按下最小值/最大值按鈕，記錄就會開始。在記錄期間，儀表會不斷通過最新的最小和最大測量值來更新其內置的存儲寄存器。比如，您想要確定24小時內每個分支電路所吸收的最大負載電流。將電流紺導線與數字式萬用表的輸入端相連。在使用Fluke 179時，要將一條導線與輸入相連，將另外一條導線與COM輸入相連。接通儀表電源，然后將其置于mA ac功能上。將電流紺夾在您想要測量的載流導體上。通過按下按鈕來激活最小值I最大值功能，并使數字式萬用表夾在回路中。

24小時以后，您可以返回到儀表處，并通過按最小值I最大值按鈕來讀取儀表測量到的最大和最小電流。作為一種額外的報答，F(xiàn)luke 179還將顯示測量之間內所有讀數的平均值。

這種測量對于監視持續200 ms或更長時間的負載電流改變，是一種非常好的方法。對于捕獲像分馬力電機的沖擊電流這樣的電流中的更快速變化，需要特殊形式的最小值/最大值功能。
