福祿克FLuke FI2-7000光纖端面檢測標準

據統計，光纖鏈路中有百分之九十五的鏈路問題是光纖端面的清潔問題造成的。用過OTDR的朋友，可能都碰到過連接頭部分反射值過高，而這往往都是因?yàn)檫B接頭臟污的問題，有時反射過大還會縮短光源光功率計的使用壽命。

然而機房內或者是施工現場不可能保證沒有任何的粉塵，或者其它臟東西啊? 端面在實際應用中達到一個怎樣的標準才算合格呢？
今天我們就來和大家一起探討光纖端面的標準，以及我們怎么去選擇適合的光纖端面的標準去檢查。

在IEC61300-3-35中對光纖端面的標準做了定義，目前光纖端面的檢查標準有四種可以去選擇，IEC 61300-3-35 MM 這個適用于所有多模連接頭，剩下三個標準適用于單模光纖，TIA和ISO均引用了這個標準。選用福祿克網絡測試儀器可按標準進行測試，消除端面關于清潔與否的爭論。型號為FI-3000或者FI-7000均可按標準進行測試并給出報告。

光纖端面標準詳解

參考上圖，A區域表示的是纖芯，右上角所顯示的就是現實情況，黑色的那根就是我們的頭發絲，對于單模光纖而言，最細小的灰塵就可以阻止光纖的信號傳輸。B為包層，C為粘接層，D為接觸面。這個表格就是IEC61300-3-35 MM多模判定標準的具體依據，是適用于現場和工廠端面拋光的認證標準，該標準對傷痕和缺陷都做了規定。

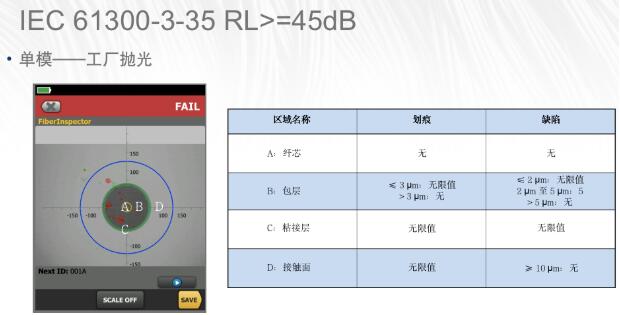

上圖所表示的就是單模光纖，回波大于等于45分貝，這個標準主要用于工廠拋光，且比較嚴格，這個標準下的纖芯區域不能有任何劃痕和缺陷。在表格中，無極限值表示的是沒有要求，“無”表示的是不能有任何劃痕或者缺陷。

再來看回波大于等于26分貝這個標準（參考上圖），可以看出對于纖芯區域的要求寬松了許多，這個標準主要用于現場拋光，因?yàn)槭鞘止伖猓瑯?biāo)準相對會更低一點。

參見上圖，最后一個標準主要用于單模的APC斜球面接頭，因?yàn)樾鼻蛎嬗薪嵌龋栽摌?biāo)準是三種單模光纖端面標準里要求最低的，這一點我們可以從表格中看出。

總結一下，光纖端面的缺陷和劃痕其實是有標準的，如果光纖端面不經過檢測和查看，直接清潔，也有可能造成劃痕問題；選用不合適的清潔工具，損傷端面的概率也會很大。在清潔之前或者清潔之后都需要用顯微鏡查看一下。
