福祿克Onetouch AT測試IGMP組播（1T-1000,1T-2000,1T-1500-2PK,1T-3000)

什么是 IGMP？

IGMP（Internet Group Management Protocol）作為因特網組管理協議，是TCP/IP 協議族中負責IP 組播成員管理的協議，它用來在IP 主機和與其直接相鄰的組播路由器之間建立、維護組播組成員關系。IP 主機通過發送IGMP 報文宣布加入某組播組；本地組播路由器通過周期性的發送IGMP 報文輪詢本地網絡上的主機，確定本地組播組成員信息。到目前為止，IGMP 有三個版本：IGMPv1 版本（由RFC1112 定義）、IGMPv2 版本（由RFC2236 定義）和IGMPv3（由RFC3376 定義）版本。所有IGMP 版本都支持ASM（Any-Source Multicast）模型。IGMPv3 可以直接應用于SSM（Source-Specific Multicast）模型，而IGMPv1 和IGMPv2 則需要SSM-Mapping 技術的支持。今天講解福祿克FLuke?1T-1000,1T-2000,1T-1500-2PK,1T-3000對于IGMP的測試。

IGMP常常一個到多個應用：

· ?視頻流

· ?游戲

· ?圖片

目的：

Multicast (IGMP) （多播 (IGMP)）測試用于驗證訂閱 IGMP 多播組的能力，并驗證多播數據向 OneTouch AT 分析儀1T-1000,1T-2000,1T-1500-2PK,1T-3000的傳輸情況。多播適用于在線流化數據，比如安全攝像機、工業傳感器以及電報紙條等提供的數據。該測試可以驗證多播組和端口的可用性以及沿路由多播支持性，比如交換機中的 IGMP 監聽等。

配置：

IGMP ?Group （IGMP 組）是指多播組的 IP 地址。

Name （名稱） 按鈕可以讓您為該測試分配一個自定義名稱

Transfer Size （傳輸大小）和 Time Limit （時間限制）- 所選 Transfer?Size （傳輸大小）完成流化時，或是達到時間限制時，測試結束。

? 如果 Transfer Size （傳輸大小）在達到時間限制之前未完成流化，則測試失敗。

? 如果 Transfer Size （傳輸大小）設為 Unlimited （不受限制），則測試將會一直運行到達到時間限制為止。

? 如果 Time Limit （時間限制） 設為 None （無），則測試將會一直運行到 Transfer Size （傳輸大小）完成流化為止。

? 如果您選擇了無時間限制和不受限制的傳輸大小，則測試操作不會自動結束。

Port （端口） 是指接收多播的 UDP 端口。

Version （版本） – 如果所接收的 IGMP 流量不是指定版本，則測試失敗。注意，IGMPv3 中可能指定了多播源，從而降低了未授權方提供多播數據的風險。

工作原理：

OneTouch 分析儀可以合并所指定的多播組，并監聽流量。如果指定了一個源地址，則只會從該 IP 地址監聽流量。該測試將在每個配置的網絡連接上

。

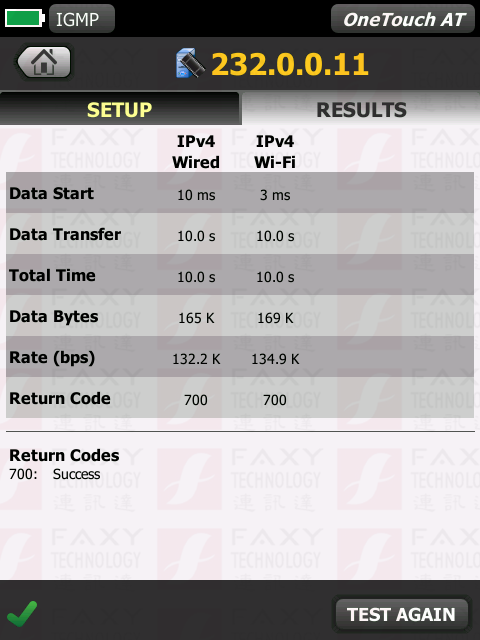

通過和失敗結果

Data Start （數據開始）是指 OneTouch 分析儀發送 IGMP 合并消息之后接收到第一個數據字節所需的時間。

Total Time （總時間）是指測試從開始到結束所需時間。Data Bytes （數據字節）是指所傳輸的數據字節的總數。

Rate （速率）是指根據已發送的幀與所接收的字節數測得的比特率。如果指定了一個源地址，則 Ping 測試將與 IGMP V3 測試同時進行。如果 IGMP V3 測試在 ICMP 回顯應答包到達之前結束，將會為 Ping?測試結果顯示破折號。Ping 結果不會影響測試的通過/失敗狀態。

Return Code （返回碼）用于指定結束測試狀態或出現的錯誤狀況。

在Onetouch AT（1T-1000,1T-2000,1T-1500-2PK,1T-3000）屏幕的左下角，有一個圖標指示測試狀態：

進度轉子表明測試正在進行中。

綠色勾號表明測試通過。

紅色 x 號表明測試失敗。

觸按TEST AGAIN （再次測試）按鈕 ?，重新進行測試。
