如何利用福祿克MultiFiber Pro測試MPO (MFTK1200,MFTK-SM1310)

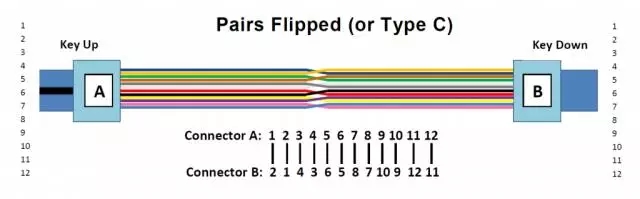

現在在數據中心，MPO光纖已經開始變成一種趨勢了。那么如何進行有效的MPO測試呢？在MPO測試中通常接線有三種類型：分為A接法，B接法，C接法。

MPO測試中的A方法

MPO測試中的B方法

那么，有沒有一種簡單快速的辦法，能夠高效的完成 MPO 光纖測試呢？那就要請出我們今天的主角——MPO 測試的喀秋莎——MultiFiber Pro：

MultiFiber Pro 可以用來快速認證包含8根、10根或者12根多模光纖的 MPO 鏈路，并且可以自動識別并報告極性類別。本文將為您介紹在 MPO 光纖兩端使用 MultiFiber Pro 認證 MPO 光纖的方法。

在涉及測試跳線時，MultiFiber Pro有個很大的好處是不挑跳線，您可以使用B型跳線來測試A型鏈路，反之也可，這同樣也適用于C型鏈路。此外，如果您只用12根光纖中的8根來支持 40GBASE-SR4，或者只用10根來支持 100GBASE-SR10，MultiFiber Pro 將會自動將其識別為有效的鏈路，即使未使用的光纖不存在，也不會認為鏈路是有故障的，如下圖所示：

您將會用到以下設備：

- MFTK1200

- 公對公 MPO 1米測試跳線 （2根）（注意：使用母頭測試跳線插入光源或光功率計將會導致不穩定的讀數）

- MPO 背靠背適配器

此外，仔細的光纖端面檢查在這項工作中是極其重要的，沒有檢查這個環節，您將會得到較差或不可預測的測試結果。USB FI-1000 光纖端面檢查儀 (下圖所示) 自帶了檢查 MPO 適配器的配件，您可以通過插入到 Versiv 平臺來使用。

測試極限值

您需要計算所測鏈路的預期損耗值，并將此輸入到 MultiFiber Pro。我們無法告訴您什么是合適的測試極限值，您必須咨詢布線系統的設計者，有關于測試極限值應用的信息可以在Versiv 測試極限值文檔中查到。

輸入測試極限值

1、按F3鍵來選擇所需的波長。

2、長按MENU/SELECT（菜單/選擇）大約3秒，等待顯示。

3、按F1鍵來移動光標至LOSS LIMIT（損耗極限）。

4、按MENU/SELECT（菜單/選擇）鍵進行選擇。

5、使用F1和F2鍵來改變dB值，與您的要求匹配。

6、完成后點擊MENU/SELECT（菜單/選擇）保存。

7、再次長按MENU/SELECT（菜單/選擇）大約三秒，退出設置菜單。

進行測量

1、打開光源和光功率計，并且讓它們穩定運行至少5分鐘，如果儀器一直在同一溫度的測試區域內存放，那么五分鐘的時長已經足夠。如果儀器存放的區域和使用測試的區域有著明顯的溫差，那么您就需要讓儀器穩定運行更長的時間。我們將會在第六步對光源的穩定性進行檢查。

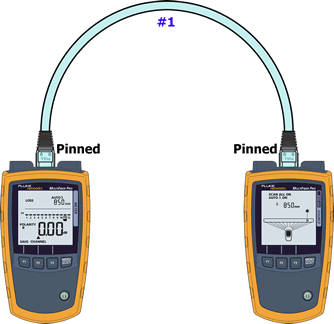

2、使用第一根公對公 MPO 測試跳線，將光源和光功率計連接在一起。

3、正常的情況下，您可以在光功率計屏幕上看到所有12個通道都有5根表示強度的橫線，最多不應該少于4根。如果在某一個通道上只有3根或者更少，說明這根測試跳線已經不能用，應該換根新的。同時 MultiFiber Pro 的測試端口也需要清潔。如果您堅持使用不良的測試跳線，那么測試結果將無法確保準確。

4、點擊 MENU/SELECT（菜單/選擇）鍵，您將會在屏幕上看到 SET REF（設置參考值）。（參考值設置將會自動開始）

5、完成后，SAVE（保存）將會出現在F1鍵的上方，按下F1鍵，屏幕上將會顯示0.00 dB。

6、保持測試跳線不斷開，觀測光源的穩定性大約30秒，如果您看到損耗值有所改變，重復第四步，直到您得到一個穩定的讀數。

7、從光功率計一端斷開連接：（不要從光源斷開連接）

8、使用極性對調工具，將#1測試跳線由公頭改為母頭：（不要換測試跳線）

9、在光功率計上，插入第二根公對公 MPO測試跳線：

10、連接光源和光功率計，確保所有通道的損耗值不超過0.35dB：

11、斷開光源和光功率計的連接：

12、使用極性對調工具，將#2測試跳線由公頭改為母頭：（不要換測試跳線）

13、連接想要認證的鏈路。在6秒后，所有的12根光纖的光損耗都會被測量。

14、點擊F1來保存您的結果。（所有的12根光纖的結果將會被同時保存）

特別提示

- 當您瀏覽LOSS(損耗)時，每個橫線代表著您輸入的測試極限值的25%。

- 損耗值的讀數小于-0.09將會導致測試失敗，如果此情況發生，便說明您的光源不穩定，請重新設置參考。

- MPO測試跳線應該經常的檢查和更換，供應商建議多模 MPO/MTPs的測試跳線的標準壽命在500至1000次的拔插之間。

- MultiFiber Pro將會保存3000根光纖的損耗結果。

- 測試結果可以通過USB線傳輸?shù)?span id="5zjt55z" class='wp_keywordlink'>LinkWare PC端。
