上期內容中我們說到了在進行現場信號覆蓋分析前應先做頻譜分析以查找干擾源，那么本期我們就來講一講現場信號覆蓋分析的注意事項。

WLAN現場勘察注意事項之三

現場的信號覆蓋分析可粗略分為2種：現狀性分析 和 預測性分析。

1.?現狀性分析 – 主要是測量現場環境的 RF 狀況 （例如 AP 的信號覆蓋范圍、噪音、干擾等等）。現狀性分析又分為?主動?和 被動?兩種。

• 被動現狀分析 – 收集所有的 RF 讀數，包括接收信號強度、噪聲水平、信噪比。勘察過程中測量?jī)x器不會關聯到任何 AP但會接收無線射頻第1層及第2層的信息。
• 主動現狀分析 – 在勘察過程中測試儀器會關聯 AP 并發生第2層及第3層的連通以收發低流量的第2層幀以及進行 ICMP 測試。除了收集第1層的信息 （如信號強度、噪聲…）以外還會測量丟包率、第2層幀的重傳率等信息。

2.?預測性分析 – 這項分析的目的主要是模擬假設的環境和 RF 部署以預測實際的效果。假如你需要在辦公室的環境部署 WLAN, 你便需要把樓面建模并模擬安裝 AP 的位置、信號強度、信號衰減、信道分配、使用天線的種類，然后分析模擬的效果以印證設計的實用性。

WLAN現場勘察利器

NETSCOUT 的 AirMagnet Survey Pro 是是業界最準確的802.11n/a/b/g/ac WLAN 現場勘察軟件。把它安裝在平板電腦或筆記本并配上無線適配器便可使用。

AirMagnet Survey Pro的RF勘測功能遠不止在核實射頻的覆蓋面，它還可以根據連接速度、吞吐量和數據包統計來規劃實際終端用戶的網絡性能。最終結果是提供包括所有關鍵 RF 和終端用戶性能指標的 Wi-Fi 熱圖或“全景預測圖”，讓用戶首次即可正確完成網絡部署。

整個被動現狀分析的現場勘察過程很簡單：

第一步：我們需要預先把現場的平面圖輸入到 AirMagnet Survey Pro

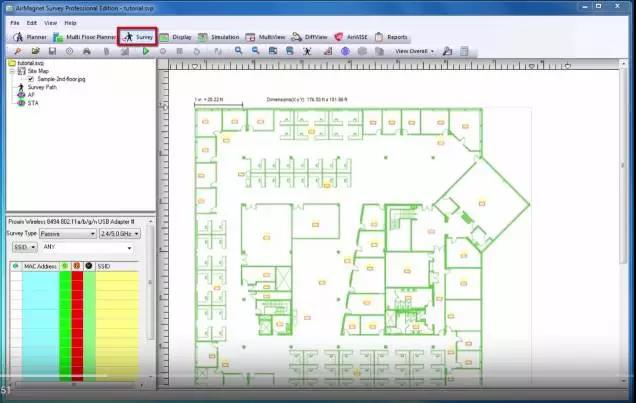

第二步：然后選擇需要的勘察

第三步：啟動RF資料收集并在勘察環境漫步并點擊界面地圖記錄位置。

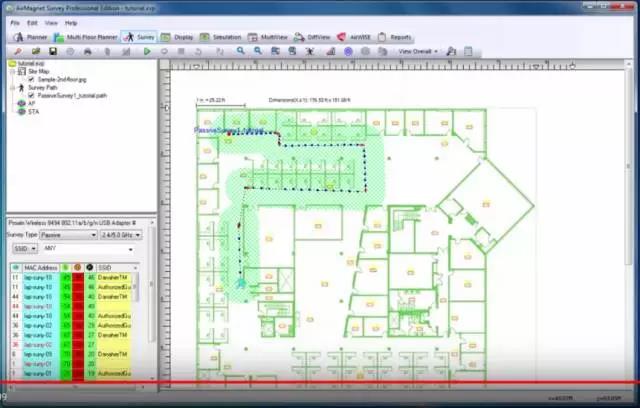

上圖藍色虛線為測量人員游走的路線。右下角是在不同位置所收集的 RF 資料 （接收 AP信號強度、噪聲比、SSID、AP?的 MAC?地址….）
